全自動混凝土抗壓抗折一體機

水泥恒應力抗折抗壓試驗機主要用于水泥，膠砂及紅磚等建筑材料的抗折強度和抗壓強度試驗。

本試驗機完全符合國家標準GB／T2542-2003砌墻磚試驗方法符合GB/T17671《水泥膠砂強度檢驗方法》的要求，主要用于水泥的抗壓及抗折強度試驗。

一、設備介紹

功能與特點

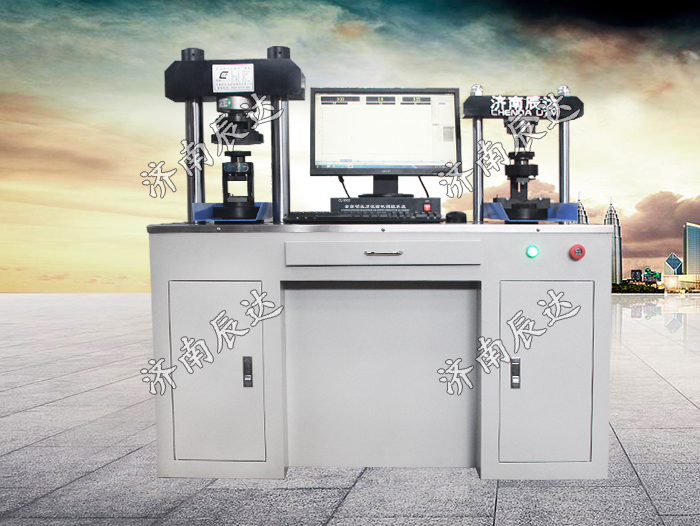

1、試驗機采用雙空間、框架式結構，左側為抗壓試驗部分，右側為抗折試驗部分；電機控制及加載系統安裝在主機的下部。試驗機采用聯想微機，伺服控制系統，試驗過程平穩高效。

2、本試驗機微機控制獨立完成試驗過程中試驗參數的設定、試驗過程的控制、數據采集、處理、分析及顯示。顯示加荷力值，加荷速度，加荷曲線。既可以實現單件試驗，也可進行成組試驗。，對試驗數據進行統計和處理，然后輸出打印各種要求的試驗曲線及試驗報告，可實現存儲、打印。

3、液壓系統
油箱內的液壓油通過電機帶動高壓泵進入油路，流經單向閥、高壓濾油器、壓差閥組、伺服閥，進入油缸。計算機發出控制信號到伺服閥，控制伺服閥的開口和方向，從而控制進入油缸的流量，實現等速試驗力的控制。

4、安全保護裝置
a） 當試驗力超過最大試驗力的3%時，過載保護，油泵電機停機。
b） 當活塞升起達到上極限位置時，行程保護，油泵電機停機。
二、主要性能技術指標
1、 最大試驗力 抗壓： 300kN；抗折10kN
2、 試驗力測量范圍 (4%-100%FS)
3、 試驗力示值相對誤差 ≤示值的±1%
4、試驗力分辨率 0.1kN
5、加荷速率 0.3KN/S～10KN/S（抗壓）
50N/s(抗折)
6、承壓板尺寸 φ155mm（抗壓，帶球面座）
φ30(抗折)
7、活塞直徑 φ130mm（抗壓）
Φ60mm(抗折)
8、活塞行程 （抗壓，抗折）       80mm

9、試驗空間（抗壓，抗折）       180mm
10、電機功率 三相0.75 kW
11、主機外形尺寸mm           820×450×1300mm
三、系統配置清單
1 試驗機主機                  1臺
2 傳感器 2只
3、控制系統 1臺

4、商用聯想電腦 1臺。

5、標準附具
壓盤及墊塊              1套
抗折夾具                1套
6、使用說明書，合格證，裝箱單等見隨機技術文件。
