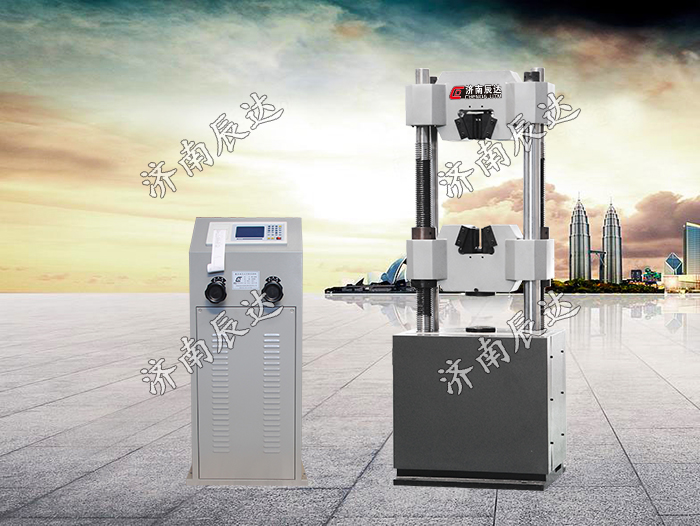

拉力試驗機WE-600B

一、產品概述：

拉力試驗機WE-600B主要用于金屬材料的拉伸、壓縮、彎曲、剪切等力學性能試驗，增加簡單的附件和裝置，還能對水泥、混凝土、橡膠及其制品進行試驗。

本液壓萬能試驗機廣泛應用于航空航天、機械制造、建材等行業的材料檢驗分析，是科研院所、大專院校、工礦企業、技術監督、商檢仲裁等部門的理想測試設備。

1、主機采用油缸下置式結構，拉伸空間位于主機的上方，壓縮、彎曲試驗空間位于主機下方下橫梁和工作臺之間，通過下橫梁的移動調整試驗空間，下橫梁升降采用電機經減速器、鏈傳動機構、絲杠副傳動。

2、該液壓式萬能試驗機采用方便的手動閥進行開環試驗控制，驅動精密間隙密封液壓缸，完成對試樣的拉伸、壓縮、抗彎等性能試驗，操作直接、快速、高效，符合國家標準要求

3、測力機構采用傳感器測量試驗力，通過數顯表完成試驗過程中試驗參數的設定、數據采集、處理、分析、存儲，界面顯示試驗力的大小，加荷速度和最大試驗力，還能夠自動求取抗拉強度，屈服特性比較明顯的材料的屈服強度，計算斷后延伸率等試驗數據。

4、具有限位保護，過流保護，負荷超載保護等。

二、主要性能技術指標

1、最大試驗力:                      600 kN
2、試驗力示值相對誤差 :       ≤示值的±1%
3、試驗力測量范圍:               最大試驗力的4%~100%
4、夾緊方式:                         手動夾緊或液壓夾緊
5、圓試樣夾持直徑范圍:       Φ6mm～Φ40mm

6、扁試樣夾持厚度范圍:        0mm -30mm
7、扁試樣夾持寬度:              80mm

8、最大拉伸試驗空間:           590mm
9、最大壓縮試驗空間:           500mm

10、控制柜外形尺寸:             560mm×550mm×1200mm

11、主機外形尺寸:                 730mm×590mm×2200mm

12、電機功率:                        2kW
13、主機質量:                        1600kg
14、立柱間距:                        450 mm
15、上下壓盤尺寸:                Φ140 mm

16、彎曲支棍間距:                30-400mm

17、彎曲支棍寬度:                140 mm
18、容許彎曲度:                   100 mm
19、最大活塞行程:                200 mm

20、活塞最大移動速度:        約80 mm/min
21、試驗空間調整速度:        約150 mm/min
